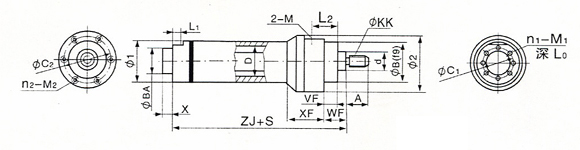

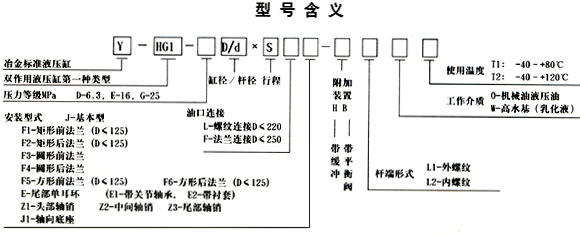

基本型安裝連接外形尺寸Y-HG1-*D/d×**J-*L1* |
|
|
|
注:1、選用液壓缸時考慮管道阻力和機構中磨損失應將計算國增加10%
2、D≤220油口用螺紋連接,D≤250油口用對開式法蘭連接,表中M尺寸為油口通徑。 |
|
本系列液壓缸外形及安裝尺寸除軸向底座安裝形式均符合ISO6020國際標準。 |
|
|
|
▲液壓缸活塞的理論輸出推力和拉力: |
|
缸徑
mm
|
輸出推力KN
|
速度比
φ
|
活塞桿直徑
m m
|
輸出推力KN
|
工作壓力MPa
|
工作壓力MPa
|
6.3
|
8
|
10
|
12.5
|
16
|
6.3
|
8
|
10
|
12.5
|
16
|
40
|
7.29
|
10.05
|
12.57
|
15.71
|
20.11
|
1.25
1.46
2
|
18
22
28
|
6.31
4.88
4.04
|
3.01
70.1
5.12
|
10.02
8.77
6.41
|
12.53
10.96
8.01
|
16.04
14.02
10.25
|
50
|
12.37
|
15.71
|
19.63
|
24.54
|
31.42
|
1.25
1.46
2
|
22
28
35
|
9.98
8.49
5.96
|
12.67
10.78
7.57
|
15.83
13.47
9.45
|
19.79
16.84
11.82
|
25.34
21.57
15.13
|
63
|
19.64
|
24.94
|
31.17
|
38.97
|
49.88
|
1.25
1.46
2
|
28
35
45
|
15.76
1.22
9.62
|
20.01
16.80
12.22
|
25.01
20.99
15.27
|
31.26
26.25
19.09
|
40.04
33.59
24.43
|
80
|
31.67
|
40.21
|
50.27
|
62.83
|
80.42
|
1.25 35 25.26
1.40 45 21.65
2 55 16.15
|
32.07
27.48
20.51
|
40.09
34.36
25.64
|
50.1
42.95
32.04
|
64.14
54.97
41.01
|
100
|
49.48
|
62.83
|
78.54
|
98.17
|
125.66
|
1.25 45 39.46
1.46 55 33.98
2 70 25.23
|
50.11
43.13
32.04
|
62.64
53.91
40.06
|
78.72
67.38
50.34
|
100.21
86.25
64.09
|
125
|
77.31
|
98.17
|
122.72
|
153.40
|
196.35
|
1.25 55 61.79
1.46 70 53.07
2 90 37.23
|
78.47
67.38
47.27
|
98.09
84.24
59.10
|
122.61
105.29
73.37
|
156.94
134.77
94.56
|
160
|
126.67
|
160.85
|
201.06
|
251.33
|
321.70
|
1.25 70 102.42
1.46 90 86.59
2 110 56.80
|
130.06
109.96
84.82
|
162.58
137.44
106.03
|
203.22
171.81
132.54
|
260.12
219.91
169.64
|
|
|
注:實際選用時負載率取50-70% |
|
缸內徑
|
標準行程
|
備注
|
40
|
|
行程一般不超過缸內徑的10倍
|
50
|
|
63
|
40、50、63、80、100、125、160
|
80
|
200、250、320、400、500、630
|
10
|
800、1000、1250、1600
|
125
|
|
160
|
|
|
|

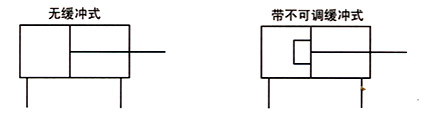

▲圖形符號: |
|
|

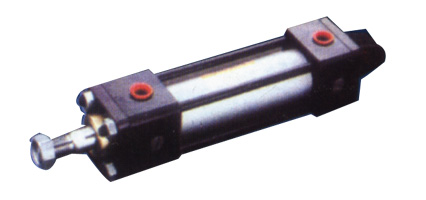

▲YG系列雙作用單活塞桿標準液壓缸主要技術參數: |
額定壓力:6.3MPa;16MPa
耐壓:額定壓力的150%
啟動壓力:0.3MPa
溫度范圍:-10- +80℃
極限速度:300mm/s
工作介質:礦油型液壓油 |
|
*如需詳細資料,請與本公司技術部聯系 |
